Выдувная форма для холодного розлива — платформа KHS

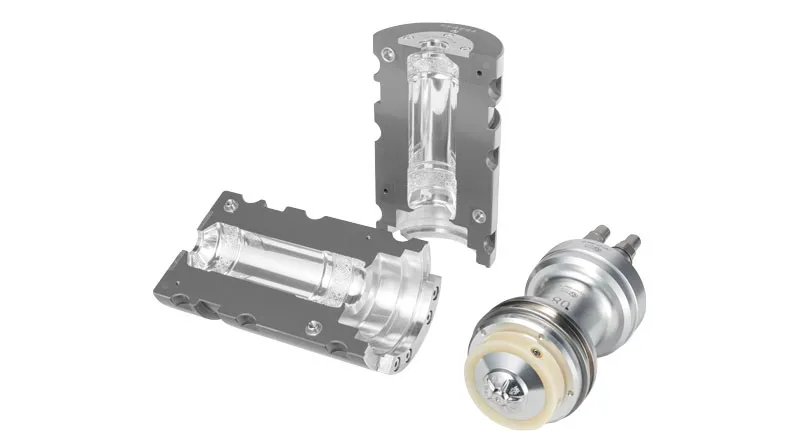

Выдувные формы для ПЭТ-бутылок холодного розлива для выдувных машин KHS (ранее SIG) InnoPET Blomax. Предназначены для негазированной воды, газированных и других напитков, разливаемых при комнатной температуре; полуформы, донные вставки и горловые плиты устанавливаются в формодержатель KHS без доработки, поддерживая облегчённые бутылки с равномерным распределением материала.
- Платформа: Выдувные машины KHS / SIG серии InnoPET Blomax.
- Тип розлива: Холодный розлив для воды, газированных напитков, соков и молочной продукции.
- Облегчение: Геометрия и дно бутылки согласованы с преформой для равномерной стенки при меньшем весе.
- Полный комплект: Полуформы, донные вставки и горловые плиты под формодержатель KHS без доработки.
- Охлаждение: Встроенные каналы охлаждения в полуформах и дне для стабильного качества на рабочей скорости.
Коммерческие предложения и технические вопросы обрабатывает напрямую международный отдел продаж производителя.
Похожие товары
Выдувная форма
Выдувные формы для ПЭТ-тары для двухстадийного и одностадийного процесса выдува с раздувом. Для двух...
Подробнее
Выдувная форма для одноразовой бутилированной воды
Выдувные формы для одноразовых бутылок негазированной воды, где вес бутылки и скорость выпуска опред...
Подробнее
Разъёмная выдувная форма с быстрой сменой
Выдувные формы разъёмной конструкции: вставки с формой бутылки отделены от корпусов формы, которые о...
Подробнее
Выдувная форма для холодного розлива — платформа Krones
Выдувные формы для ПЭТ-бутылок холодного розлива для выдувных машин Krones Contiform. Полуформы, дон...
ПодробнееИзображения продукции улучшены с помощью ИИ. Чтобы увидеть реальную продукцию, свяжитесь с отделом продаж — мы пришлём фотографии оборудования с производства.
Выдувные формы холодного розлива для KHS InnoPET Blomax: посадка в формодержатель, лёгкие бутылки для воды и газированных напитков, смена формата
Выдувная форма холодного розлива для KHS — это комплект полуформ, донной формы и плиты горла, обработанный под формодержатель выдувной машины KHS (ранее SIG) InnoPET Blomax, для бутылок, разливаемых при комнатной температуре. В руководстве описано, что должно совпадать с формодержателем Blomax, какие данные отправить для расчёта, особенности конструкции лёгких бутылок для негазированной воды и газированных напитков (CSD), а также этапы смены формата на линии Blomax.
Что в выдувной форме KHS Blomax должно совпадать с формодержателем
Комплект для Blomax работает, только если он садится, фиксируется и подключается точно так же, как оригинальные детали KHS. Полость бутылки может быть новой, но наружная часть каждой детали следует машине. Серия InnoPET Blomax выпускалась в нескольких поколениях под марками SIG и KHS, поэтому детали подтверждаются по заводской табличке и документации машины в каждом проекте.
- Наружная геометрия и посадочные поверхности полуформ, чтобы они вставали в держатели формодержателя без прокладок и доработки.
- Интерфейс зажима и фиксации формодержателя, чтобы форма закрывалась и запиралась под давлением выдува.
- Расположение и тип подключений охлаждающей воды, чтобы полуформы и донная форма подключались к контуру машины напрямую.
- Крепление и высота донной формы с учётом донного узла и его хода, чтобы дно смыкалось с полуформами в нужной точке.
- Посадка плиты горла под опорное кольцо преформы с центровкой по оси вытягивающего штока.
- Количество выдувных станций, так как каждой станции нужен одинаковый комплект.
Лёгкие бутылки для негазированной воды и бутылки CSD на KHS Blomax
Одна и та же машина Blomax часто выпускает и негазированную воду, и газированные напитки, но бутылки ведут себя по-разному, поэтому приоритеты при проектировании формы различаются.
| Лёгкая бутылка для негазированной воды | Бутылка CSD | |
|---|---|---|
| Давление в наполненной бутылке | Отсутствует или небольшое при дозировании азота | Давление углекислоты в течение всего срока хранения |
| Типичное дно | Плоское дно или дно типа «шампань» | Лепестковое дно с ножками |
| Главная задача конструкции | Минимальный вес ПЭТ при сохранении осевой прочности и удобства обращения | Стойкость к давлению, ползучести и растрескиванию дна |
| Ключевые испытания бутылки | Осевая нагрузка, объём, распределение толщины стенки | Давление разрыва, увеличение объёма под давлением, распределение материала в дне |
| Акцент в форме | Равномерная стенка, рёбра и форма плечиков для жёсткости | Геометрия лепесткового дна и интенсивное охлаждение дна |
Особенности конструкции лёгких бутылок для негазированной воды
- Облегчение начинается с преформы: предложения по облегчению снижают вес преформы на 1g–2g за счёт оптимизации горла или толщины стенки, после чего геометрия бутылки подстраивается под новую преформу.
- Материал должен равномерно доходить до плечиков и зоны этикетки, так как тонкие места первыми теряют устойчивость под осевой нагрузкой в разливочной и укупорочной машинах.
- Горизонтальные рёбра и форма плечиков добавляют жёсткость без добавления ПЭТ, но их нужно хорошо вентилировать, чтобы они формировались чётко.
- Очень лёгкие бутылки часто наполняют с дозированием азота, что создаёт небольшое внутреннее давление и делает бутылку твёрже при штабелировании и обращении.
- Типовые форматы бутылок для воды — 330ml, 500ml, 550ml и 1.5L; для каждого формата подбирается своя преформа.
Особенности конструкции бутылок CSD на машинах KHS
- Лепестковое дно воспринимает давление углекислоты; его ножки, впадины и центр должны получить достаточно ориентированного материала.
- Центр дна остаётся толще и менее ориентированным, чем стенка, поэтому донная форма имеет собственный контур охлаждения для хорошего охлаждения этой зоны.
- Геометрия дна и распределение материала вместе определяют стойкость к растрескиванию, поэтому дно проверяют на пробных бутылках до изготовления полного комплекта.
- Бутылки CSD немного расширяются под давлением в течение срока хранения; конструкция учитывает это, чтобы уровень налива и посадка этикетки оставались допустимыми.
- Каналы охлаждения в полуформах и донных формах обеспечивают стабильное качество бутылки на рабочей скорости, как указано в спецификации продукта выше.
Какие данные отправить для расчёта выдувной формы KHS Blomax
- Данные машины: модель и поколение KHS или SIG InnoPET Blomax по заводской табличке, количество выдувных станций и тип формодержателя.
- Данные бутылки: чертёж или образец, объём, целевой вес, продукт (негазированная вода, CSD, сок или молочная продукция) и тип дна.
- Данные преформы: чертёж или образец, вес и горло, либо запрос на подбор новой преформы.
- Объём поставки: полные комплекты полуформ, донных форм и плит горла для всех станций или только запасные донные формы и запчасти.
- Фотографии имеющихся деталей формы и их маркировки, которые помогают подтвердить интерфейс формодержателя.
- Желаемые сроки; опубликованные сроки — 20 дней для пилотных форм, 8 недель для стандартных ПЭТ-форм и 4 недели для запасных частей.
Этапы смены комплекта выдувных форм на KHS Blomax
При смене формата на линии Blomax комплект меняется в каждой выдувной станции. Всегда следуйте руководству по эксплуатации KHS в части порядка работ и блокировки машины; ниже приведена общая последовательность.
- Шаг 1: Подготовьте новые комплекты: очищенные, проверенные и пронумерованные по станциям, вместе с подходящими преформами и рецептом бутылки.
- Шаг 2: Освободите машину от преформ и бутылок, остановите её согласно руководству KHS и заблокируйте от повторного пуска.
- Шаг 3: Перекройте и слейте охлаждающую воду форм перед отсоединением шлангов или муфт.
- Шаг 4: Откройте формодержатели и снимите полуформы, донные формы и плиты горла по станциям; при смене горла замените также связанные с горлом детали.
- Шаг 5: Установите новые детали, проверьте полную посадку и фиксацию каждой полуформы и донной формы и подключите охлаждающую воду.
- Шаг 6: Восстановите подачу охлаждения и проверьте все соединения на утечки до пуска машины.
- Шаг 7: Загрузите рецепт, настройте профиль нагрева печи под новую преформу и выдуйте первые бутылки.
- Шаг 8: Проверьте бутылки с каждой станции по объёму, толщине стенки, форме дна и внешнему виду до передачи линии в производство.
Часто задаваемые вопросы
- Изготавливает ли LIHE формы для старых машин Blomax под маркой SIG?
- Комплекты холодного розлива изготавливаются для серии KHS / SIG InnoPET Blomax. Отправьте данные заводской таблички и фотографии имеющихся деталей формы, чтобы точно подобрать интерфейс формодержателя вашего поколения машины.
- Подойдёт ли форма для бутылки негазированной воды для CSD?
- Обычно нет. Бутылке CSD нужны лепестковое дно и распределение материала под давление углекислоты, а бутылка для негазированной воды рассчитана на минимальный вес с плоским дном или дном типа «шампань». Требуется отдельная донная форма, а часто и отдельная полость.
- Можно ли выпускать одну бутылку на машинах KHS и Krones?
- Конструкцию бутылки можно использовать для обеих машин, но каждой машине нужны детали под её формодержатель. LIHE поставляет переходные детали или отдельный комплект для каждой платформы.
- Сколько комплектов форм нужно для KHS Blomax?
- По одному одинаковому комплекту на каждую выдувную станцию, плюс запас деталей, которые чаще всего изнашиваются или повреждаются, например донных форм. Количество станций определяется моделью машины.
- Поставляете ли вы формы горячего розлива для машин KHS?
- Этот продукт — комплект холодного розлива для негазированной воды, CSD, соков и молочной продукции, разливаемых при комнатной температуре. Для горячего розлива нужны машина и форма с термофиксацией; см. страницу Hot Fill Blow Mold и отправьте данные машины для проверки совместимости.
