Por qué los cambios de formato se detienen por piezas pequeñas

Una botella nueva suele planificarse en torno al molde de soplado y la preforma. Las piezas pequeñas que tocan la preforma y la botella a su paso por la máquina a menudo solo se notan durante la instalación, cuando el nuevo molde ya está en planta. Una varilla de estirado o una pinza de cuello equivocada puede detener el arranque.

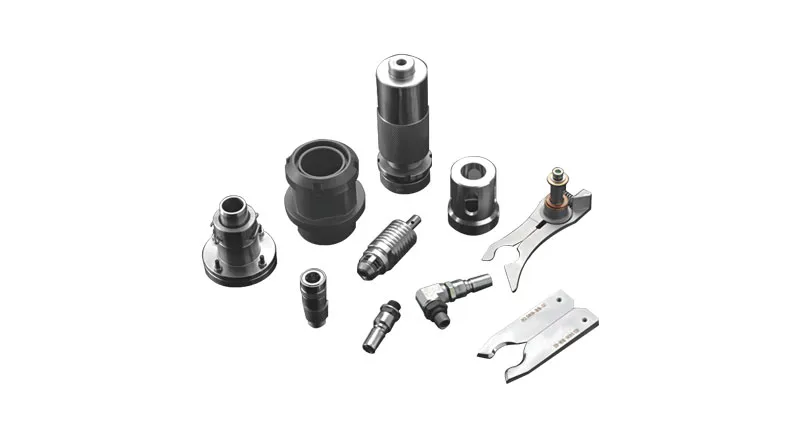

• Piezas que tocan el cuello: toberas de soplado, pinzas de cuello, estrellas de transferencia y guías en el anillo de soporte del cuello.

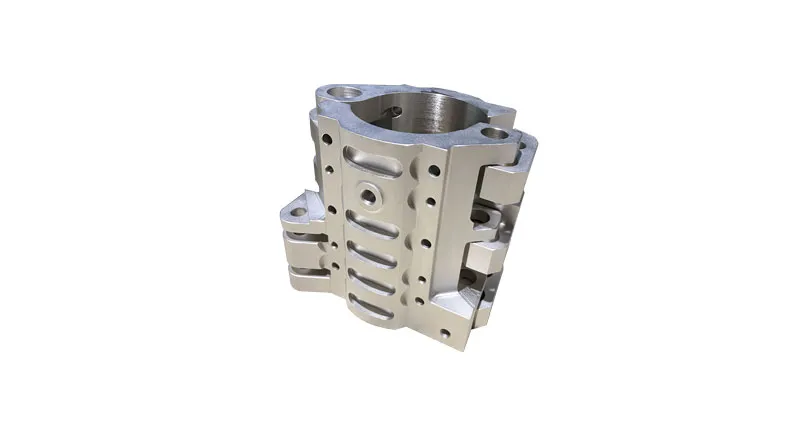

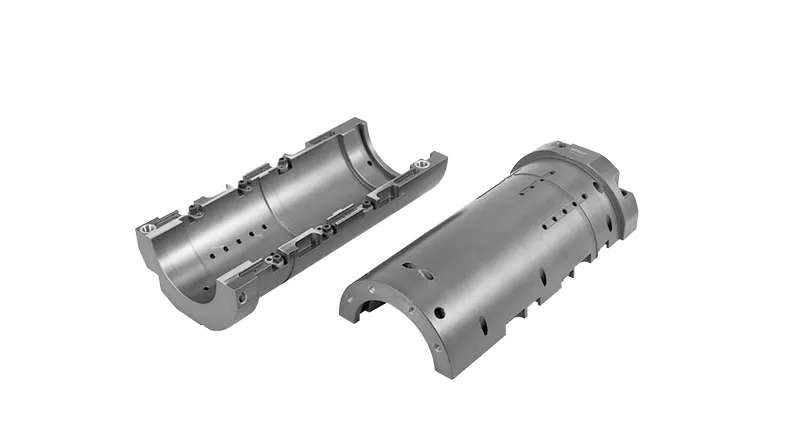

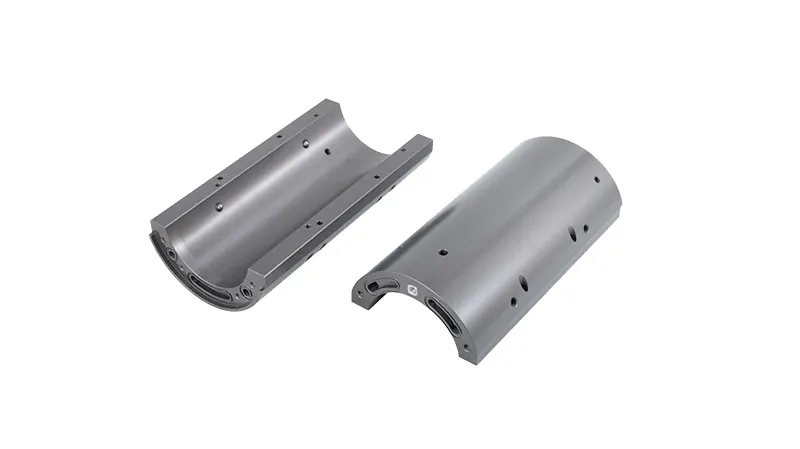

• Piezas que tocan el cuerpo y la base: carcasas de molde, bases de cierre y portabases.

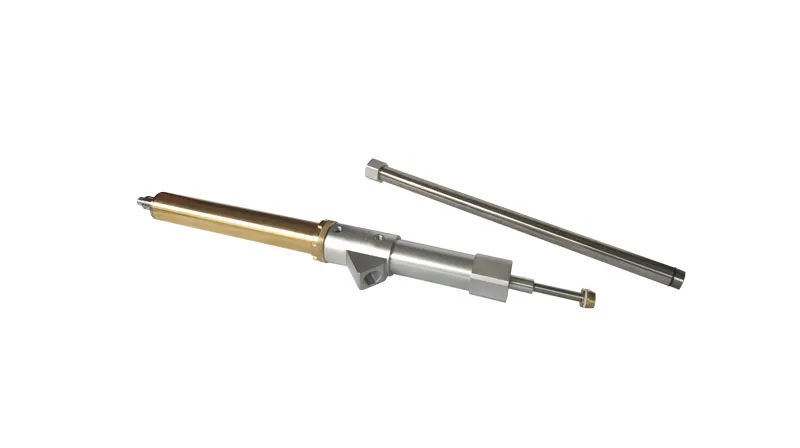

• Piezas que se mueven dentro de la preforma: varillas de estirado, cuya longitud y punta corresponden a la altura y la base de la botella.

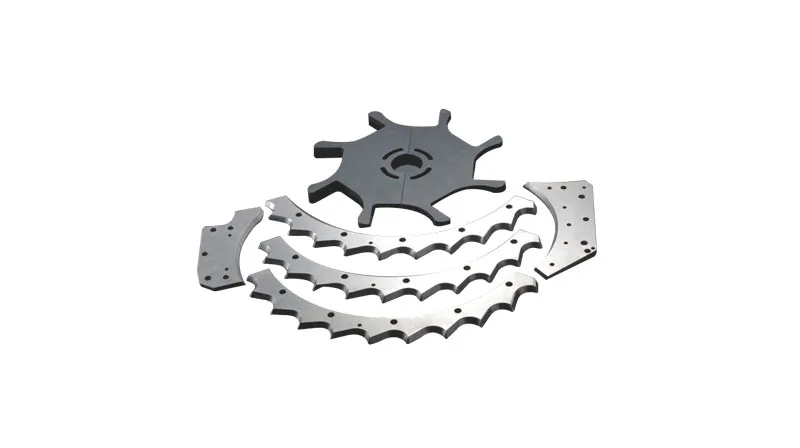

• Piezas después de la sopladora: guías de transportador y estrellas dimensionadas para el nuevo diámetro de botella.
• LIHE suministra toberas de soplado, varillas de estirado, bases de cierre, carcasas de molde y piezas de conversión como estrellas, guías y pinzas de cuello, y puede entregarlas junto con el molde de soplado.
• Las piezas de reemplazo y conversión fabricadas a partir de piezas o planos existentes del cliente tienen un plazo de 4 semanas para repuestos, y los formatos heat-set deben respetar el punto de deformación del PET estándar, unos 60 °C.

Piezas necesarias para cada tipo de cambio: tabla comparativa

La tabla muestra el alcance típico. La lista exacta depende del modelo de máquina y de la botella anterior y la nueva, y se confirma con los planos.

Cambio de acabado de cuello: qué planificar

• Definir pronto el nuevo cuello, por ejemplo pasar de PCO 1810 al más corto PCO 1881 (ambos de 28 mm) o a un cuello corto para agua como 2925 o 2622.
• Primero cambia la preforma; la conversión de utillaje de LIHE incluye conversiones de cuello de moldes de preforma existentes, además de moldes de preforma nuevos.
• Las toberas de soplado deben sellar sobre el nuevo cuello; el diámetro y la posición del sellado dependen del acabado.
• Las pinzas de cuello, los alojamientos de las estrellas y las guías que sujetan el anillo de soporte deben corresponder a su nuevo diámetro y altura.
• El suministro de tapones y los cabezales de la taponadora deben estar listos en la misma fecha; un cambio de cuello sin tapones adecuados no puede arrancar.

Cambios de forma, de capacidad y conversión a otra máquina: qué planificar

• Cambio de forma con la misma preforma: el elemento principal es el nuevo molde de soplado o los insertos; revisar el molde de fondo y la base de cierre si cambia el diseño de la base.
• Cambio de capacidad: cambian la altura y el diámetro de la botella, por lo que normalmente también cambian las varillas de estirado, los moldes de fondo y las estrellas y guías posteriores.
• Los productos de llenado en caliente, a unos 85–95°C, necesitan moldes de soplado termofijados; comprobar antes que la máquina dispone de carcasas calefactadas y sus conexiones.
• Conversión a otra máquina: para usar un molde de soplado en otra sopladora cambian las piezas de interfaz, sobre todo carcasas o adaptadores, bases de cierre, toberas de soplado y varillas de estirado.
• Las piezas de repuesto para sopladoras SIDEL, KRONES, KHS y otras pueden fabricarse a partir de sus piezas existentes o planos, lo que ayuda cuando las piezas originales tardan en llegar.

Lista de comprobación del cambio de formato antes de pedir

• Planos de la botella anterior y la nueva, con capacidad, altura, diámetro máximo y diseño de la base.
• Planos de la preforma anterior y la nueva, con acabado de cuello y longitud de la preforma.
• Marca y modelo de la sopladora, número de cavidades y tipo de portamoldes; en una conversión, la máquina de origen y la de destino.
• Fotos o planos de las toberas de soplado, varillas de estirado, bases de cierre y pinzas de cuello actuales.
• Tipo de llenado: sin gas, carbonatado o en caliente.
• Piezas de línea de otros proveedores: piezas de cambio de llenadora, taponadora y etiquetadora.
• Fecha prevista de lanzamiento y fecha de la parada programada de la línea para la instalación.

Pasos y calendario para lanzar un nuevo producto en una sopladora existente

1. Paso 1: Definir el cambio: nuevo cuello, nueva forma, nueva capacidad, aligeramiento, conversión a otra máquina o una combinación.
2. Paso 2: Reunir los datos de la lista de comprobación y enviarlos con la solicitud del molde de soplado, para que moldes y accesorios se revisen juntos.
3. Paso 3: Acordar la lista de piezas sobre los planos: molde de soplado, cambios en la preforma o su molde, y cada accesorio con su cantidad por cavidad.
4. Paso 4: Pedir en paralelo los tapones y las piezas de cambio de llenadora, taponadora y etiquetadora a sus proveedores.
5. Paso 5: Fabricar el molde de soplado y los accesorios; el centro de ingeniería de LIHE usa CAD/CAM, simulación 3D y análisis de flujo, y la inspección se realiza en el laboratorio CMM Zeiss propio de LIHE.
6. Paso 6: Enviar el molde de soplado y los accesorios en una sola entrega, embalados y marcados por estación de máquina.
7. Paso 7: Instalar durante la parada programada, soplar botellas de muestra, revisarlas y pasar la nueva botella por llenadora, taponadora y etiquetadora antes de la producción completa.

Errores frecuentes en los proyectos de cambio de formato

• Pedir el molde de soplado antes de fijar la preforma y descubrir después que la longitud de la varilla de estirado o las piezas de cuello no coinciden.
• Olvidar que el número de cavidades implica un juego de piezas por cavidad: se necesitan toberas, varillas de estirado y bases de cierre para cada estación.
• Suponer que un molde de una marca de máquina sirve en otra sin piezas de conversión.
• Dejar fuera del plan las estrellas y guías del transportador para el nuevo diámetro de botella.
• No tener toberas ni varillas de estirado de repuesto para el nuevo formato, de modo que una sola pieza dañada detiene una estación.

Preguntas frecuentes

¿Se pueden pedir accesorios sin un molde de soplado nuevo?

Sí. Los accesorios y las piezas de conversión pueden pedirse por separado, por ejemplo para usar un molde existente en otra máquina, sustituir piezas desgastadas o adaptar la línea a una nueva preforma. Las piezas de repuesto de máquina pueden fabricarse a partir de sus piezas existentes o planos.

¿Qué se necesita para usar mi molde de soplado actual en otra sopladora?

Normalmente piezas de conversión para la máquina destino: carcasas o adaptadores, bases de cierre, toberas de soplado y varillas de estirado. Envíe los planos del molde y los modelos de la máquina de origen y de destino para comprobar la interfaz.

¿Un cambio de cuello exige siempre un molde de soplado nuevo?

No siempre. El cuerpo de la botella puede mantenerse, pero la preforma cambia y las piezas relacionadas con el cuello, como toberas de soplado, pinzas y guías de cuello, deben corresponder al nuevo acabado. Si la zona del cuello del molde necesita cambios se comprueba con los planos.

¿Para qué máquinas se fabrican los accesorios?

Las piezas de repuesto se fabrican para sopladoras SIDEL, KRONES, KHS y otras a partir de sus piezas existentes o planos. Los moldes de soplado y sus accesorios cubren máquinas de dos etapas SIDEL, KRONES, SIG/KHS, TECH-LONG y NEWAMSTAR y de una etapa SIPA, ASB y AOKI.

¿Por qué entregar los accesorios junto con el molde de soplado?

Porque el arranque necesita todas las piezas al mismo tiempo. Una sola entrega, revisada contra una sola lista de piezas, evita esperar una varilla de estirado o una pinza de cuello que falte cuando el nuevo molde ya ha llegado.
